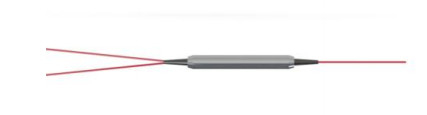

2*1 Polarisierungsstrahlkombinator mit hohem Auslöschverhältnis PM und Hochleistungskomponenten für Glasfaserstromwandler
Produktdetails:
| Herkunftsort: | China, Shenzhen |
| Markenname: | OEM |
| Zertifizierung: | CE, ISO14001, ISO9001, RoHS |
| Modellnummer: | Polarisierungsstrahlkombinator |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Can be negotiated |
| Verpackung Informationen: | Schwamm+Kunststoffkisten + Exportkarton |
| Lieferzeit: | 1-3 Wochen hängt von der Menge ab |
| Zahlungsbedingungen: | L/C, T/T, Western Union, Paypal |
| Versorgungsmaterial-Fähigkeit: | 3500 Stück/Monat |
|
Detailinformationen |
|||
| Wellenlänge in der Mitte: | 1310nm, 1550nm, 1064nm, 980nm | Anschlussnummer: | 2x1 |
|---|---|---|---|
| Min. Isolation: | 50 dB | Min., Rückflussdämpfung: | 50 dB |
| Max. optische Leistung ((CW): | 300 mW | Betriebstemperatur: | -5 ~ +70 |
| Speichertemperatur: | -40 ~ +85 | ||
| Hervorheben: | High Extinction Ratio PM-Beam-Kombinator,2*1 PM-Strahlkombinator,PM- und Hochleistungskomponenten |
||
Produkt-Beschreibung
Eigenschaften
- Ich weiß.Niedriger Einsetzverlust
- Ich weiß.Hohe Verluste
- Ich weiß.Hohe Aussterbungsrate
- Ich weiß.Hohe Zuverlässigkeit
- Ich weiß.Hohe Stabilität
Anwendungen
- Ich weiß.Glasfaser-Stromwandler
- Ich weiß.Glasfasersensor
- Ich weiß.Glasfaser-Gyro
- Ich weiß.Kohärente Telekommunikationssysteme
Abmessungen des Pakets
Der Routing-Pfad ist von Port 1, 2 bis 3, hier sind drei Optionen des polarisierten Zustands von Port 1, 2 bis Port 3:
Option 1: von PM zu SM,
Port 1: 50%,Linear polarisiertes Licht durch langsame Achse, Port 2: 50%,Linear polarisiertes Licht durch langsame Achse
Port 3, 100%, Kreislauf-polarisiertes Licht aus.
Option 2: PM zu PM, Port 1 ist langsame Achse 0° mit Port 3 ausgerichtet
Port 1, 2, funktioniert nur durch langsame Achse, blockiert die schnelle,
Die langsame Achse von Port 1 ist mit der langsamen Achse von Port 3 ausgerichtet.
Die langsame Achse von Port 2 ist mit der schnellen Achse von Port 3 ausgerichtet.
Option 3: PM zu PM, Port 1 ist eine langsame Achse, die 45° an Port 3 ausgerichtet ist
Port 1, 2, funktioniert nur durch langsame Achse, blockiert die schnelle,
Port 1 oder 2, 100%, linear polarisiertes Licht durch langsame Achse,
Port 3, 25% linear polarisiertes Licht aus, durch langsame Achse, und 25% durch die schnelle
PM-Hybrid-Isolator IPBCSpezifikationen
Bestellinformationen
IPBCD-1111-222-34-555
| 1111 |
ZentrumWellenlänge
|
1550=1550nm,1310=1310nm,......,0850=850nm
|
| 222 |
Grade:
|
P=Perfekte Note, A=A Note
|
| 3 | - Schwanzart |
0=250μm nackte Faser, 1=900μm lose Röhre
|
| 4 | - Faserlänge | 0 = 0,8 m, 1 = 1 m |
| 555 |
Option für Hafen 3 bis 1,2:
|
1=Option 1, 2=Option 2, 3=Option 3 |
|
6
|
Packungsgröße:
|
0=φ5,5x35mm, 1=φ5,5x50mm, S=angezeigt
|
|
777
|
Typ der Faser für den Port 1.2 3:
|
001=PM1550, 002=PM1310, 003=PM980, 004=Hi1060, 008=SMF-28E
|
|
88
|
Anschluss für Port 1,2,3:
|
0=FC/UPC,1=FC/APC,2=SC/UPC,3=SC/APC,4=LC/UPC,5=LC/APC, N=None
|
