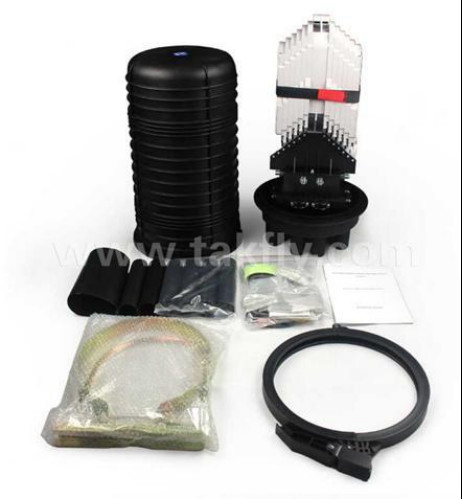

288 Kerne Wärme schrumpfbar Siegel Kuppel Typ Glasfaser Splice Schließung FOSC mit 1000 mal Einfügen und herausziehen Leben

1. Geltungsbereich

Dieses Installationshandbuch gilt für den Glasfaser-Spleißverschluss (im Folgenden als FOSC abgekürzt) und dient als Leitfaden für die ordnungsgemäße Installation.

Der Anwendungsbereich ist: Luft-, Erd-, Wandmontage, Kanalmontage und Handlochmontage. Die Umgebungstemperatur liegt zwischen –40℃ und +65℃.

2. Grundstruktur und Konfiguration

2.1 Abmessungen und Kapazität

2.2 Hauptkomponenten

2.3 Hauptzubehör und Spezialwerkzeuge

3. Notwendige Werkzeuge für die Installation

3.1 Ergänzende Materialien (vom Betreiber bereitzustellen)

3.2 Sonderwerkzeuge (vom Betreiber bereitzustellen)

3.3 Universalwerkzeuge (vom Betreiber bereitzustellen)

3.4 Spleiß- und Prüfgeräte (vom Betreiber bereitzustellen)

Hinweis: Die oben genannten Werkzeuge und Prüfgeräte sind vom Betreiber selbst bereitzustellen.

4. Installationsablaufdiagramm

5. Der Prozess der Installation von FOSC.

5.1 Schritt eins – Öffnen Sie den Verschluss

5.1.1 Reinigen Sie den Standort und bestimmen Sie, wo das FOSC installiert werden soll, und platzieren Sie dann die erforderlichen Glasfaserkabel.

5.1.2 Überprüfen Sie, ob die Hauptkomponenten und das Zubehör in der Verpackung gut vorbereitet sind.

5.1.3 Verschluss öffnen

• Entfernen Sie die Befestigungsschraube des Rahmens und ziehen Sie das Rahmenverriegelungssystem heraus. Fahren Sie dann mit der Demontage des Rahmens fort.
• Ziehen Sie die FOSC-Abdeckung nach oben heraus, die Installation kann beginnen. 5.1.4 Siehe Zeichnung 1

​Wichtige Themen:Wenn die Wetterbedingungen nicht gut genug sind, muss ein wasser- und staubdichtes Zelt aufgebaut werden.

5.2 Schritt zwei – Bestimmen Sie die Länge des Glasfaserkabels, das im Inneren befestigt und abisoliert werden soll FOSC

5.2.1 Wenn alle Fasern zum Spleißen von Zweigen vorgesehen sind, entnehmen Sie bitte die Abisolierlänge der Zeichnung 2(A).

5.2.2 Wenn einige Fasern für den geraden Durchgang vorgesehen sind, während andere für das Abzweigspleißen vorgesehen sind, entnehmen Sie bitte die Abisolierlänge der Zeichnung 2(B).

5.2.3 Siehe Zeichnung 2.

Wichtige Themen:

• Reservieren Sie genügend Länge des Glasfaserkabels zum Spleißen.
• Die Abisolierlänge kann auch vom Kunden entsprechend den Installationsanforderungen festgelegt werden

5.3 Schritt drei – Entfernen Sie die Schutzschicht von Glasfaserkabel und Faser

5.3.1 Entfernen Sie die Schutzschicht des Glasfaserkabels vom Temp. Richten Sie die Positionsmarkierung mit dem Messer und dem Abisolierer aus. Die Abisolierlänge entnehmen Sie bitte Zeichnung 2. Die Abisolierlänge kann auch entsprechend den Installationsanforderungen festgelegt werden

5.3.2 Siehe Zeichnung 3.

Wichtige Themen: Wenn es schwierig ist, den gesamten Schutzmantel des Glasfaserkabels auf einmal abzuziehen, entfernen Sie ihn Abschnitt für Abschnitt, um einen Faserbruch zu vermeiden.

5.4 Schritt vier – Trennen Sie die Faserkerne und bereiten Sie die Arbeit vor, bevor Sie das Glasfaserkabel befestigen.

5.4.1 Zum Schutz zwei Lagen Isolierband auf die Schutzschicht des Faserkerns wickeln. Entfernen Sie in der Zwischenzeit die Füllung, um den Faserkern zu trennen und zu reinigen. Bilden Sie einen Ring mit einem Durchmesser von etwa 100 mm und befestigen Sie ihn vorübergehend mit Klebeband an der Faser.

5.4.2 Abhängig vom abisolierten Glasfaserkabel sind die folgenden zwei Fälle verfügbar.

• Alle Fasern müssen nach dem vollständigen Spleißen verzweigt werden.
• Einige der Fasern sind nach dem Aufwickeln für den geraden Durchgang vorgesehen, während andere für das Spleißen von Zweigen vorgesehen sind.

5.4.3 Das FOSC ist mit 3 Einzeleingangs-/Ausgangsrohren ausgestattet, die für Einzelfaserkabel mit max. Durchmesser ф16 mm und 1 Masseneingangs-/-ausgangsrohr, passend für 1 Stück Glasfaserkabel mit max. Durchmesser ф 25mm oder 2 Stück Glasfaserkabel mit max. Durchmesser ф 21 mm oder mehrteilige Glasfaserkabel mit kurzem Durchmesser.

5.4.4 Ein Masseneintritts-/-austrittsrohr ist erforderlich, wenn einige Fasern für den direkten Durchgang bestimmt sind

5.4.5 Die entsprechende Ein-/Austrittsrohrabdeckung kann je nach Anzahl und Durchmesser des benötigten Glasfaserkabels mit einem Schraubendreher von innen nach außen leicht herausgeschlagen werden.

5.4.6 Reservieren Sie den verstärkten Kern in einer Länge von 70 mm und schneiden Sie die unnötigen ab.

5.4.7 Siehe Zeichnung 4 und Zeichnung 5.

Wichtige Themen:Eingangs-/Ausgangsrohre müssen sorgfältig ausgewählt werden, um das Spleißen und Abdichten zu erleichtern.

5.5 Befestigen Sie den verstärkten Kern und pyrokondensieren Sie das Faserkabel, fixieren und versiegeln Sie es.

5.5.1 Führen Sie das Glasfaserkabel in das entsprechende wärmeschrumpfbare Befestigungsrohr ein und führen Sie es dann in das Eingangs-/Ausgangsrohr an der Unterseite des FOSC ein.

5.5.2 Entfernen Sie die Befestigungsmutter des verstärkten Kerns mit einem Spezialschlüssel (aus Kunststoff), der anschließend in den Befestigungsschlitz eingeführt wird, und ziehen Sie ihn fest. Anschließend mit einem Metallschlüssel wieder festziehen (der Metallschlüssel ist vom Betreiber bereitzustellen).

5.5.3 Den wärmeschrumpfenden Befestigungsschlauch von Hand bis zur Wurzel am Glasfaserkabel anbringen.

5.5.4 Informationen zur Installation des Abzweigclips finden Sie in Zeichnung 5.

5.5.5 Wärmeschrumpfbare Befestigungsmuffe mit Feuersprühgerät erwärmen, damit sie sich an das Eingangs-/Ausgangsrohr und das Glasfaserkabel anschmiegt und eine vollständige Abdichtung erreicht.

5.5.6 Siehe Zeichnung 5

wichtiges Thema:

• Die Befestigungsmutter des verstärkten Kerns sollte festgezogen werden.
• Während des Erhitzens sollte der Schrumpfschlauch gleichmäßig schrumpfen und es dürfen keine Blasen, Poren oder andere Defekte im Schlauch vorhanden sein.

5.6 Schritt sechs – Fasern spleißen

5.6.1 Befolgen Sie zum Spleißen von Fasern die Bedienungsanleitung des Fusionsspleißgeräts.

Wichtiges Thema: Achten Sie auf die Drehung und Biegung der Faser

5.7 Schritt sieben – Installieren Sie die wärmeschrumpfende Schutzhülle und die Hausfasern.

5.7.1 Wenn das Spleißen der Fasern abgeschlossen ist, sollte der erste Faserring auf der äußersten Seite von FOST untergebracht werden, die verbleibende Faseroptik sollte so aufgewickelt werden, dass ein Ring mit einem Durchmesser von mindestens 80 mm entsteht. Legen Sie es dann zusammen mit der wärmeschrumpfbaren Schutzhülle in FOST (Fiber Optic Splice Tray). (Befestigen Sie zuerst die wärmeschrumpfende Schutzhülle im Schlitz und vergrößern Sie dann den Durchmesser des Faserrings entsprechend.)

5.7.2 siehe Zeichnung 6

Wichtiges Thema: Achten Sie auf die Drehung und Biegung der Faser.

5.8 Schritt acht – Umfassende Untersuchung

Zur Sicherstellung der technischen Voraussetzungen sind folgende Hinweise zu beachten:

5.8.1 Fasern mit Schutzmantel werden mit einem Nylonband am Eingang von FOST befestigt.

5.8.2 Die Tülle sollte von innen nach außen gedrückt werden, um FOST ordnungsgemäß zu installieren.

5.8.3 Gerade verlaufende und reservierte Fasern mit Schutzmantel sollten auf die Faserauffangschale gewickelt werden.

5.8.4 Überprüfen Sie, ob die internen Spannvorrichtungen und die Befestigungsmutter des verstärkten Kerns gut angezogen sind.

5.8.5 Prüfen Sie, ob die Dichtungsarmatur sauber und reibungslos installiert ist.

5.8.6 Prüfen Sie, ob die Schrumpfmuffe zuverlässig und vollständig abdichtet.

5.8.7 Siehe Zeichnung 7.

Wichtige Themen:Treten Probleme auf, sollten diese umgehend gelöst werden.

5.9 Schritt neun – FOSC-Gehäuse zusammenbauen und FOSC befestigen

5.9.1 Trockenmittel in FOSC geben.

5.9.2 Setzen Sie die FOSC-Abdeckung direkt auf die Basis.

5.9.3 Installieren Sie den Kunststoffrahmen zwischen der FOSC-Abdeckung und der Basis und ziehen Sie das Rahmenverriegelungssystem fest, das dann mit der Rahmenbefestigungsschraube befestigt wird.

5.9.4 FOSC-Installation

1. Luftanwendung: Befestigen Sie den Metallbügel und den Spiegel am Mast. Bitte beachten Sie Zeichnung 8
2. Wandmontageanwendung: Befestigen Sie die Halterung mit einer Schraube an der Wand. (Metallreifen ist nicht erforderlich.)
3. Unterirdische Anwendung: Metallbügel ist nicht erforderlich.

5.9.5 Siehe Zeichnung 8

Wichtige Themen:

• Seien Sie vorsichtig, wenn Sie den Kunststoffreifen installieren.
• Die Spezifikation der Schraube zur Befestigung der Halterung ist M8.
